HARMAN(哈曼)无线调频广播成功应用于山海关景区
2016/7/5 9:40:29



山海关,也指山海关区,又称榆关、渝关、临闾关,为全国文明风景旅游区示范点。位于河北省秦皇岛市东北15公里,汇聚了中国古长城之精华,明长城的东北关隘之一,在1990年以前被认为是明长城东端起点,素有中国长城“三大奇观之一(东有山海关、中有镇北台、西有嘉峪关)与“天下第一关”、“边郡之咽喉,京师之保障”之称。与万里之外的嘉峪关遥相呼应,闻名天下。
山海关城,周长约4公里,与长城相连,以城为关,城高14米,厚7米,有四座主要城门,多种防御建筑。
景区占地0.1平方公里,包括“天下第一关”箭楼、靖边楼、牧营楼、临闾楼、瑞莲阁公园、瓮城、一关广场以及1350延长米的明代平原长城等景观。因景区涵盖山海关标志性建筑——“天下第一关箭楼”而得名,是迄今为止保存最完整的长城军事防御体系。 “天下第一关箭楼”,又称“镇东楼”,是山海关城的东门。据《临榆县志》记载,明清之际曾多次维修,解放后又多次修缮。城楼建筑面积198平方米。其建筑为歇山单檐顶,四角饰以形态各异的脊兽,北、东、南三面共有68孔箭窗。在箭楼之上,最为引人注目的是“天下第一关”巨匾,楼内外一共三块匾,一楼内悬挂的为原匾。
1961年3月4日万里长城-山海关被国务院公布为第一批全国重点文物保护单位。




项目依照景区对广播的特定要求,本着科学、先进、实用、安全、经济等原则,推荐使用与现代信息化社会相适应的高科技、高品质产品,使景区广播真正成为景区工作人员的好工具,更主要的是不仅仅是生产、生活和娱乐,在紧急情况下传递紧急应急信息的作用,更是其它工具无法替代。
无线调频广播是采用高频电波来进行传输覆盖,不用挖沟立杆和架线,只要有电源的地方就能安装广播,任何地方都能收听广播,省去了挖沟立杆和线材的工程投入,经济且不破坏现有的建筑设施,无线电波传送广播信号,无任何的线间损耗,声音还原性高,可达到CD的同等声音质量,在使用和维护上没有复杂的线路相连,更加方便和简单,是一个环保又经济的利民工程。
景区广播作为一种信息传播的媒体,首先应该具备它的使用广泛性可控制能力,无线调频广播是通过高频电波进行覆盖,不受环境和场所的约束,游客可以欣赏到优美背景音乐,同时还可以根据不同的听众进行随时随地寻址广播,具有很强的控制能力;因此,可针对不同时间、内容、地段的听众,传送第一时段的信息。
景区广播作为一种信息传播载体,具有很广泛的实用价值,可播放紧急应急通知、防灾救灾等;从娱乐方面讲:可通过播放优美健康的音乐曲目,营造轻松的旅游环境,美化精神,美化生活等等。
景区广播共使用了四套发射系统,可以同时发射四套节目,大大丰富了园区的广播节目内容,应用到现实工作中已经非常完善,功能强大。


一.系统方案慨述

随着社会的进步和科学技术的发展,数字化信息技术已经非常成熟。应用到现实工作中已经非常完善,功能强大。

1、系统概述

(1)投资省:采用无线传输系统,无须重新架线,同步实现现需的广播要求。
(2)性能稳定:由于采用FM-SCA调频调制技术传输,因此不受外界电磁波干扰,性能稳定。
(3) 功能强大:采用计算机软件控制和硬件控制,可实现定时播放背景音乐,点对点寻址广播:调频广播的前端使用编码遥控,可对终端的某个点或某个区进行点对点的远程控制。具有可寻址功能的广播可以在广播中心,任意的选择某个点(区)的调频接收设备,进行对点广播及喊话。

系统调频接收设备设置了四道防火墙(频率、副载波、编码、地址码),音箱要打开正常广播必须要同时接收到这四种信号,缺一不可,所以坚决杜绝误开机。

频率:调频接收设备采用PLL自动校正数字锁相和现代通信手机方式相同,使用接收频率牢牢地锁定在一点,频率绝不漂移。也不受气候、温度等外界因数的变化而改变频率。

编码:调频接收设备需要接收到前端副载波(SCA)遥控编码信号,并且将此译出。在此过程中即可识别出,接收到的编码信号是否是所设定的自己相对应的编码信号,是则打开,否则相反。

地址码:每个调频接收设备都可设定一个地址码,只有接收到了属于自己的特定地址码,方可打开。

音质好:传统的有线广播是采用功率传输,不仅功率损耗大,而且高音频损耗大,因此声音较闷,不清晰。无线调频广播传输的是高频信号,不存在功率损耗的问题。所以,音箱在相同响度下,与有线广播比较设备功率可以小20%以上。没有高频损耗,音质优美清晰。


二.设计依据 本数字化调频广播系统,

依照国家有关文件、标准和规定,主要有:广电部标《GY15-84调频接收机标准》《专业录播结构标准》《有线电视广播系统技术规范》 国标GB50200-94《有线电视系统工程技术规范》《30MHz-1GHz声音和电视信号电缆分配系统》GB6510-86。《工业企业通信设计规范》GBJ42-1981。《民用建筑电气设计规范》GBJ/T16-1992。国际电联ITU - T有关标准。建筑、通信有关行业标准。

三.设计原则 进行系统设计时,

本着"先进性、科学性、稳定性、经济性"相统一的原则进行设计。

先进性:调频发射机采用国内最先进FM-SCA的调频解调技术, 同时采用最新的微电脑PLL锁相技术。确保音质清晰优美,开关机准确可靠。

科学性:系统设计科学可靠,系统将保证无线频率的独立性,不会与其它的无线电波源发生相互干扰现象,遥控音箱接收频点灵活可调,同时保证音箱不会发生干扰现象。此外,系统保证可维护性强,同时具有充分的可扩展性。

稳定性:由于系统采用无线调频广播方式,省去了大量的布线系统,所以也就消除了作为广播系统中最可能发生问题的线路故障所引发的广播系统线路故障现象;同时设备采用FM-SCA副载波编码控制技术,干扰信号无法打开音箱,大大提高了系统的稳定性和可靠性。

经济性:此系统维护方便、结构简单、布局简明、不用空中架线,地下埋线,广播系统的经济性有目共睹,在建设期可省去大量的传输线材和线路铺设费用,在使用过程中则可省去大量的线路检修工作,节省了大量的维护费用

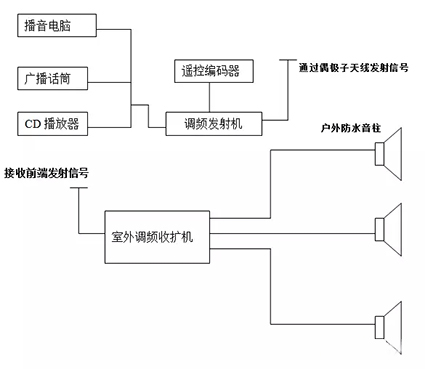

广播系统连接示意图 1


系统组成概述:前端音源可外接CD、MP3、DVD播放器、数字调谐器、录放双卡座等能提供音源的设备,把音源送入发射主机,而能达到分区功能的公共多址控制器同时与发射主机相连,接收端选用室外防雨型收扩机将前端发射信号接收下来后传输到室外无线接收音柱进行放音。
