HARMAN(哈曼)品牌公共广播系统成功应用于山西晋城医院
2016/6/7 17:32:12
|

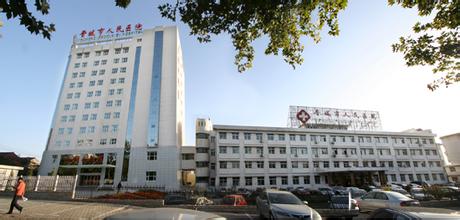

晋城市人民医院位于山西省晋城市城区文昌东街456号，始建于1986年，是一所集医疗、教学、科研、预防、康复、保健为一体的三级甲等综合医院。
全院设有科室58个，其中临床科室28个，医技科室13个，职能科室17个。如神经内科、心血管内科、普外科、妇产科、神经外科、骨科、消化内科、儿科、急诊科、心胸外科、重症医学、呼吸、血液、内分泌、风湿免疫、肾病、麻醉、放射治疗、病理、超声、影像、检验、药学等。医院装备有日本东芝64排螺旋CT、荷兰飞利浦1.5T双梯度超导磁共振和飞利浦大平板血管造影机、东芝直接数字化X摄影系统（DR）、东芝6000数字胃肠机、美国GE心脏彩超、X—刀、美国贝克曼全自动生化分析仪、电子胃镜、中央监护仪、血液透析仪、呼吸机、心电监护仪、运动平板仪、制氧机等现代化的大型诊疗设备250余台件。
最终，我司用的哈曼品牌公共广播系统及音响系统以绝对的实力和高性价比赢得了山西晋城医院的青睐。至此，哈曼品牌又为医院广播及扩声系统提供了一流的服务。 |
|
公共广播系统简介
公共广播系统（Public Address System简称PA）属于扩声音响系统中的一个分支，从大厦、工厂、学校、医院、宾馆、车站、码头、广场、公园到会场、影剧院、体育馆、住宅小区等无不与之有密切关系。
公共广播系统是一项系统工程，它需要电子技术、电声技术、建声技术和声学艺术等多种学科的密切配合，公共广播系统的音响效果不仅与电声系统的综合性能有关，还与声音的传播环境建筑声学和现场调音使用密切相关，所以公共广播系统最终效果需要正确合理的电声系统设计和调试、良好的声音传播条件和正确的现场调音技术三者最佳的配合，三者相辅相成缺一不可。在系统设计中必须综合考虑上述问题，在选择性能良好的电声设备基础上，通过周密的系统设计，仔细的系统调试和良好的建声条件，达到电声悦耳、自然的音响效果。
公共广播系统包括背景音乐和紧急广播功能，通常结合在一起，它的对象为公共场所，在走廊、电梯门口、电梯轿厢、大厅、商场、餐厅、酒吧、宴会厅、小区花园等处装设组合式声柱或分散式扬声器箱，平时播放背景音乐，当发生紧急事件时，强切为紧急广播，用它来指挥疏散人群。
公共广播系统的控制功能较多，如选区广播与全呼广播功能、强制切换功能和优先广播功能等。公共广播系统扬声器负载多而分散、传输线路长。为减少传输线路损耗，一般都采用70V或100V定电压高阻抗输送。声压要求不高，音质以中音和中高音为主。这种系统中广播用的话筒与向公众广播的扬声器一般不在同一房间内，故无声反馈的问题。 |
|
公共广播系统功能简介
现今的公共广播集播放背景音乐，宣传、寻呼广播和火灾事故的紧急广播为一体。这是一种通用性很强的广播系统，这种通用公共广播系统大都具备以下各项功能和技术要求：
1、播放背景音乐和播放寻呼
背景音乐简称BGM（Back Ground Music），它的作用是掩盖公共场所的环境噪声，创造一种轻松愉快的气氛。背景音乐平均声压在60至70db左右。
2、紧急广播
过去紧急广播系统与火灾报警系统结合在一起，作为一个独立系统，但后来发现由于紧急广播系统长期不用使其可靠性大成问题往往平时试验时没有问题，但在正式使用时便成了哑巴，因此现在都把火灾报警系统与背景音乐系统集成在一起，组成通用性很强的公共广播系统。
3、优先广播权功能
发生火灾时，消防广播信号具有最高级的优先广播权，即利用消防广播信号可自动中断背景音乐和寻呼找人等广播。
4、选区广播功能
当大楼发生火灾报警时，为了防止混乱，只向火灾区及其相邻的区域广播，指挥撤离和组织求救等事宜。这种选区功能应有自动选区和人工选区两种，确保可靠的执行指令。
5、强制切换功能
播放背景音乐时各扬声器负载的输入状态通常各不相同，有的处于小音量状态。有的处于关闭状态，但在紧急广播时，各扬声器的输入状态都将转为最大全音量状态，即通过遥控指令进行音量强制切换。
6、消防值班室必须具备有紧急广播控制台，此分控台应能遥控公共广播系统的开机、关机。分控制台话筒具有优先播放权，分控具有强切换权和选区广播权等.
传统公共广播系统是通过音频线把模拟功率信号传输到终端扬声器上，以机房的功率放大器到扬声器是采用高电平传输的，一般为100V或70V，其优点是线路损耗少、负载联接方便，只是把带降压变压器的扬声器并接在线路上即可。
|
|
公共广播系统设计原则及依据
从投资合理、外观美观、设计规范的思想出发，日常广播和紧急广播二个系统的设计，在功能上互相独立，在设备及器材上有机结合。根据规范要求，紧急广播的控制具有最高优先权，并采用智能的联动和自动火灾报警广播方案。广州市番禺区准声电子的工程技术人员通过对大厦的管理要求、生活环境、发展规划的充分了解，设计制定了一套完备的网络音频广播系统平台，采用技术先进、功能全面的纯数字式多功能广播系统。
1、系统设计原则
随着当今现代化城市建设的进步，现代化建筑向大型化、综合化方向快速发展，大型建筑广播音响系统的管理变得越来越复杂，对系统的功能及可靠性等要求越来越高，本系统主要以消防广播、紧急广播以及各种背景音乐的播放功能为主，因实际场地而定，采用不同的各种扬声器，可以覆盖整个大厦的多个功能区，音源使用计算机、数字调谐器、广播话筒等。
本方案以用户至上为原则，在符合国家规范的前提下，最大限度地满足用户的需求。本着技术先进、高效便利、投资合理的精神，用最佳设计方案体现最高的性能价格比，使系统的功能和指标达到国内同类系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：
1）、先进性
系统采用的系统应该是先进的、开放的体系结构，充分考虑系统使用中的科学性。本项目根据公共广播系统的实际要求，选择传统智能公共广播系统，先进、实用的技术和功能完善的产品，一流的设备，在技术上适度超前，整个系统体现当今广播技术的发展水平，符合今后的发展趋势。在今后相当长的一段时间内可保持其技术的领先地位。
2）、实用性
系统能够最大限度地满足实际工作需要，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式。在本次的系统设计时，我们根据用户的实际要求把整个系统分成多个分区样式，每区间相对独立，方便管理和操作。各子系统应采用先进的，已使用过并成熟可靠的产品，同时具有实用性，充分发挥每一种设备的功能和作用。本系统可充分满足操作方便，维护简单，便于管理的要求。
3）、集成性和可扩展性
系统设计中充分考虑大厦公共广播系统与消防广播的集成性，确保系统总体结构的先进性、合理性、可扩展性和兼容性，使用先进成熟可靠的产品，使整个系统可以随着技术的发展和进步，不断得到充实和提高。
4）、标准化和模块化
严格按照国家和地区的有关标准进行系统设计和设备配置，并根据系统总体结构的要求，将系统进行结构化和标准化，综合体现当今世界的先进技术。
5）、经济合理性
系统在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目的。系统有播放背景音乐及邻层报警的功能等。
6）、安全性与可靠性
大厦公共广播系统的建设，直接影响着用户的使用效果、外部形象及政府投资的有效性，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生，并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必须满足可靠性的要求。尤为重要的一点是本方案选用的全数字广播系统所涉及的主要关键设备均为大量生产的成熟产品，且具有自主的知识产权，厂商承诺在设备的提供、技术支援及售后服务等方面给予全力支持。结合以上原则并充分满足客户对大厦公共广播系统的要求，本系统采用HARMAN传统智能广播系统，以确保性能优异，质量可靠，从而满足用户对日常广播/紧急广播所有要求。
7）、可扩充性原则
系统要为以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理性和规范性，对系统的维护可以在很短时间内完成。
8）、设备的可靠性和服务保障
质量保证：所有的产品必须通过ISO9000或ISO9001产品质量体系认证或行业内其他国家级有影响力的认证体系，产品需是厂家自行研发和生产的，同时所有产品必须经过国家强制性3C认证，系统线路施工布线均要求按行业标准施工，施工质量确保到每个接口，各路线路要求按规范统一布入标准线管，设备安装牢固，与线路一起布置规范、整齐。
服务保障：按国家相关规定必须承诺用户享有三年的免费保修服务，免费保修范围为本次采购的所有设备。为确保及时有效的售后服务保障，厂商应在本地有授权的代理商或厂家办事处，负责工程项目广播系统的售后服务。
2、设计依据
本设计主要依据以下标准进行：
以大厦提供的场地图纸和系统功能要求为依据；
依照用户提出的扩声要求，并根据背景音乐广播的需要；
GB 标准--中华人民共和国标准；
《火灾报警与消防联动控制》（JGJ/T16-92-24.1)
《火灾自动报警系统设计规范》（GB50116-98）
《火灾自动报警系统施工及验收规范》（GBJ50166-92）
GB50116-98《火灾自动报警系统设计规范（摘录）》
GB/T50314-2000《智能建筑设计标准》
《民用建筑电气设计规范》JGJ/T16-92
工业企业通信接地设计规范》GBJ－79-85
《工业企业通信设计规范》GBJ42-81
《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-2000
调音台基本特性测量方法 GB9003
建筑设计防火规范 GBJ16-37
火灾自动报警设计规范 GBJ/16-88
火灾自动报警系统施工及验收规范 GBJ50166-92
中国电气装置安装工程施工及验收规范 GBJ/232-92
语言清晰度指数的计算方法 GB/T15485
声频放大器测量方法 GB9001-88
传声器测量方法 GB9401-88
传声器的主要性能测量方法 GB9396-88
信息技术设备包括电气设备的安全 GB4943-95
电子设备雷击保护导则 GB7450-87
公共广播系统工程技术规范 GB50200-94
工业企业通信设计规范 GBJ42-81
建筑与建筑群综合布线系统工程设计规范 GB/T50311-2000
民用建筑电气设计规范 JGJ/T16-92
《HARMAN公共广播产品手册》
结束语
HARMAN哈曼公共广播系统，具备高效、稳定、易维护、易管理、操作简单等特点。完全满足对公共广播系统的多音源播控，多分区，消防联动，寻呼，电源智能管理等特点。
|
|
|
| |
|
