1. 产品描述

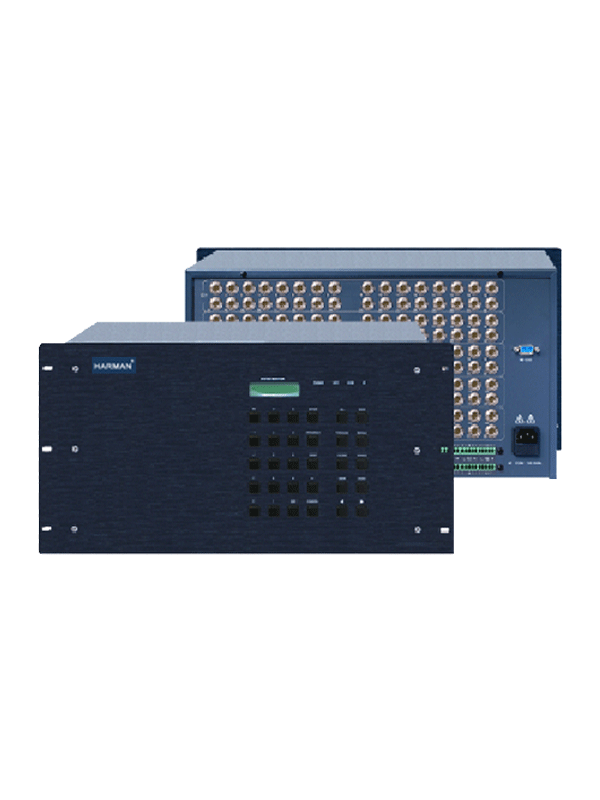

HARMAN（哈曼）RGB矩阵切换器系列是专门为计算机信号（即RGBHV信号）的显示切换和分配而设计的高性能智能矩阵开关设备，用于将多路信号从输入通道切换输送到任一输出通道上，输出通道间彼此独立。带音频RGB矩阵允许计算机信号和音频信号同步或异步切换。
HARMAN（哈曼）RGB矩阵切换器系列配置独立的RGBHV分量输入、输出端子，每路分量信号单独传输，单独切换，实现逻辑矩阵功能。使信号传输衰减降至最低，使图像信号能高保真输出。
HARMAN（哈曼）RGB矩阵切换器系列提供联网接口，可以让多台RGB矩阵串联使用，以扩充多路端口。同时具有手动面板控制功能，掉电现场保护功能，保证切换记忆。另外可添加红外控制器，使用遥控控制。
HARMAN（哈曼）RGB矩阵切换器系列采用性能极高的专业矩阵处理芯片，自带缓冲，输出更加稳定，图象清晰无重影，内嵌智能控制及管理软件，提供RS232控制接口，方便用户进行控制软件的二次开发，可配置HARMAN（哈曼）、Crestron、AMX等中控系统使用。
HARMAN（哈曼）RGB矩阵切换器系列采用PRO超宽频采用增益补偿技术、同步信号校正技术，切换更快，图象无闪烁。使用新的控制摸式和材料制造，具有LCD显示功能、快捷选择功能及存储功能，外型更加美观，控制更加方便，稳定。可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。
2. 技术参数：
视频
● 特性：
带宽: 450MHz(-3dB)满载
亮度色度干扰: －50dB ＠ 5MHz，－45dB ＠ 10MHz
微分相位I/0S: <1.28度，3.58MHz
微分相位误差: 0.1%, 3.58-4.43MHz
微分增益误差: 0.1度, 3.58-4.43MHz
最大传输延时: 5nS(±1nS
切换速度: 200nS（最长时间）
信号类型: SRGBHV，RGBS，RGsB， RsGsBs，高清晰度电视(HDTV)，成分视频，S-video，复合视频
● 输入：
信号类型: 计算机RGBHV信号
连接类型: RGBHV BNC接口输入
最小输入电平: 0.5Vp-p
最大输入电平: 2.0Vp-p
I/O阻抗: 75Ω
回波损耗: －30dB ＠ 5MHz
最大DC补偿: 1.5V
● 输出：
信号类型: 计算机RGBHV信号
连接类型: RGBHV BNC接口输出
最小输入电平: 0.7Vp-p
最大输入电平: 2.0Vp-p
I/O阻抗: 75Ω
回波损耗: －30dB ＠ 5MHz
最大DC补偿: +5Mv-0
音频
● 特性：
增益: 不平衡0dB
录放辐射回应: 20Hz－20KHz，＋0.05dB
噪音处理: 0.03％ ＠ 1KHz
S/N: >90，输出21 dBu平衡额定最大输出功率
亮度色度干扰: < －80 ＠ 1KHz，满载
立体声通道隔离: > 75dB ＠ 20Hz－20KHz
● 输入：
信号类型: 立体声，平衡／非平衡
连接类型: 5 位3.8mm带栓螺丝接口
阻抗: > 50Ω
最大电平: ＋19.5dBu
● 输出：
信号类型: 立体声，平衡／非平衡
连接类型: 5 位3.8mm带栓螺丝接口
阻抗: >50Ω
增益误差: ＋0.1dB
最大电平(Hi－Z): +21dBu
最大电平(600Ω): +15dBm

控制方式
RS-232控制协议／红外遥控／手动面板控制
规格
电源： 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度： 储存、使用温度: -20° ~ +70°C
湿度： 储存、使用湿度: 10% ~ 90%
平均故障间隔时间： 30,000 小时
