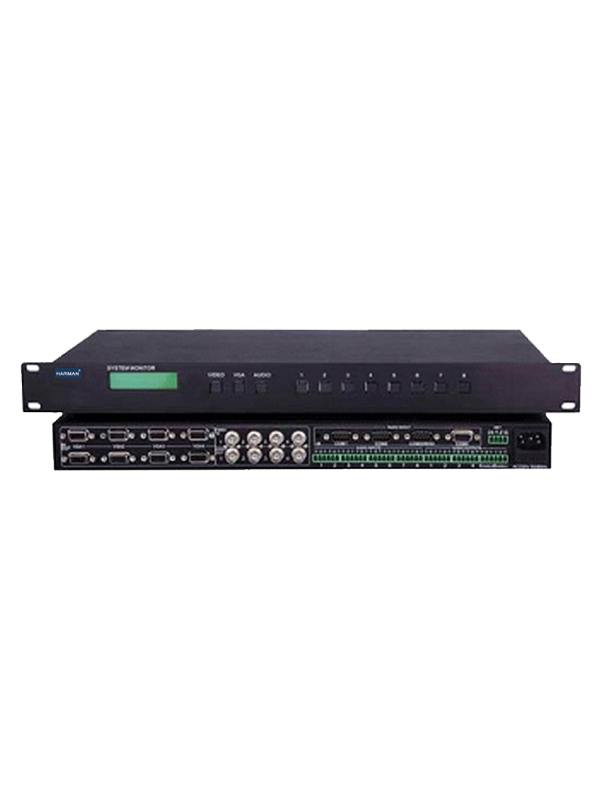

1.产品描述
通常情况下，一个中小型的会议室的信号源和显示设备有限，四路VGA、四路VIDEO、八路AUDIO输入，四路输出即可满足需求。目前专业AV产品中比较缺乏合适的产品。PLUS-4B与PLUS-4A相比，增加了VIDEO倍频功能，让应用更加灵活，适用面更广。

2. 产品特性
• 信号类型 ：VGA、VIDEO、AUDIO
• VGA输入通道数：4
• VIDEO输入通道数：4
• AUDIO输入通道数：8
• VGA输出通道数 ：4
• VIDEO输出通道数：4
• AUDIO输出通道数：4
• 信号切换特点 ： VGA、VIDEO、AUDIO，三种信号类型可同时/单独切换
任意一路VIDEO输入可倍频成VGA到某一路VGA输出
• 2路音频输出音量可调节（选配）
• 倍频分辨率支持:1024*768@75Hz、1027*768@60Hz、800*600@75Hz、800*600 @60Hz
• 前面板具有LCD液晶屏显示操作状态
• 具有有线红外接口，可将红外接收器引导至机柜外控制
• 采用高档发光按键设计，具有操作状态指示功能
5. 技术参数
• 带宽 性能
带宽 ：
VGA ：300MHz(-3dB)满载
VIDEO：150MHz(-3dB)满载
AUDIO：150MHz(-3dB)满载
亮度色度干扰： －50dB@5MHz
微分相位误差： 0.1％，3.58－4.43MHz
微分增益误差： 0.1，3.58－4.43MHz
最大传输延时： 5nS ( +1nS)
切换速度 ： 200nS（最长时间）
• 视频技术参数
• 视频输入
接口类型 ： VGA（DB15F），
VIDEO（RCA）
最小输入电平： 0.5Vp-p
最大输入电平： 2.0Vp-p
I/O阻抗 ： 75Ω
回波损耗 ： -30dB@5MHz
最大DC补偿 ： 1.5V
同步锁相 ： 0.3V-0.4Vp-p
• 视频输出
接口类型 ： VGA（DB15F），
VIDEO（RCA）
最小输出电平： 1.0Vp-p
最大输出电平： 2.0Vp-p
I/O阻抗 ： 75Ω
回波损耗 ： －30dB@5MHz
DC补偿 ： ＋5mV－0
转换类型 ： 垂直间隔
• 音频 技术参数
增益 ： 不平衡0dB
录放辐射回应： 20Hz – 20KHz, +0.05dB
噪音处理 ：0.03% @ 1KHz
S/N ：> 90, 输出21dBu平衡额定最大输出功率
亮度色度干扰：< -80@1KHz, 满载
立体声通道隔离：> 75dB@：20Hz – 20KHz
• 音频输入
信号类型： 8路立体声，非平衡
连接类型： RCA接口（莲花）
阻抗 ： > 50Ω
最大电平： +19.5dBu
• 音频输出
信号类型： 2/4/8路立体声，非平衡
连接类型： RCA接口（莲花）
阻抗 ： > 50Ω
增益误差： +19.5dBu
最大电平（Hi－Z）： +21dBu
最大电平（600Ω）： +15dBu
