1. 性能描述

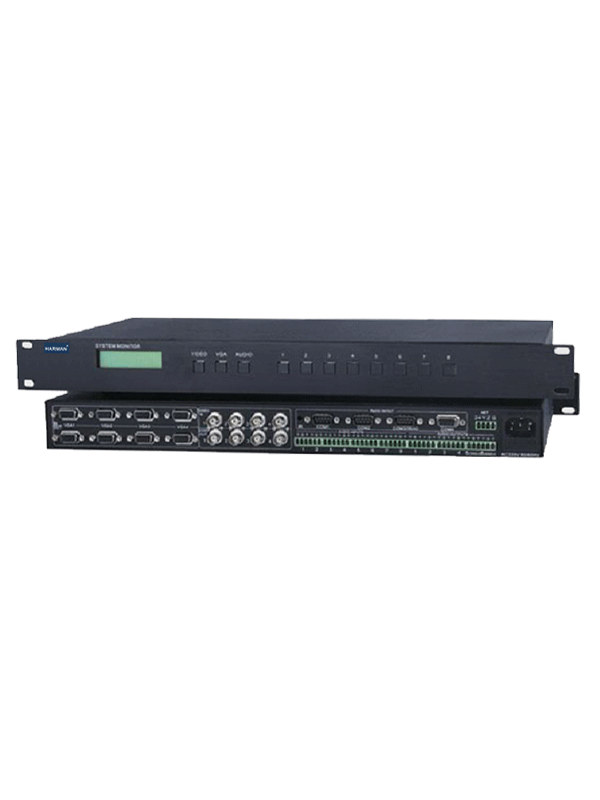

SPLM是一款经济智能型中央控制系统，采用1U机箱的紧凑设计，高度集成了4X4的VGA矩阵切换系统、4X4、5X3、6X2、7X1可变的的复合视频切换系统、8X4的音频切换系统，3路可编程输出串口，一个双向用户程序下载串口，一个CRV-NET网络口，四路红外发射口，四路IO控制口(可调整为8路红外)。自带红外学习功能，音频音量可调节，再配合无线触摸屏，可广泛应用于中小型多功能会议室、视像会议系统、大中院校、智能家居等场合。
2. 技术参数
● 配置了主频达210MHZ的32位内嵌式处理器，内置了8M内存和16M存储FLASH
● 集成矩阵切换系统：计算机VGA4X4，复合视频4X4、5X3、6X2、7X1可变(默认是4X4)，音频8X4
● 3个可编程输出串口，DB9/M接口
● 1个双向用户程序下载串口，DB9/F接口
● 1个CRV-NET网络口
● 4个红外发射口，自带红外学习功能
● 4个IO控制口
● 音频音量可调节（选配）
● 支持无线触摸屏
● 前面板提供按键操作功能
● 前面板具有LCD液晶屏显示操作状态
● VGA输入
信号类型: 4路VGA视频
连接类型: DB15/F接口
最小输入电平: 0.5Vp-p
最大输入电平: 2.0Vp-p
RGB输入阻抗: 75Ω
HV输入阻抗: 510 Ω
回波损耗: -40dB@5MHz
最大DC补偿: 1.5V
● VGA输出
信号类型: 4路VGA视频
连接类型: DB15/F接口
最小输出电平: 0.5Vp-p
最大输出电平: 2.0Vp-p
输出阻抗: 75Ω
● 带宽
300MHz（-3dB），满载
● 视频输入
信号类型: 4路VIDEO视频
连接类型: BNC接口
最小输入电平: 0.5Vp-p
最大输入电平: 2.0Vp-p
输入阻抗: 75Ω
回波损耗: -30dB@5MHz
最大DC补偿: 1.5V
同步锁相: 0.3V-0.4Vp-p
● 视频输出
信号类型: 4路VIDEO视频
连接类型: BNC接口
最小输入电平: 0.5Vp-p
最大输入电平: 2.0Vp-p
输出阻抗: 75Ω
回波损耗: -30dB@5MHz
● 带宽
150MHz（-3dB），满载
● 音频输入
信号类型: 8路音频
连接类型: 3位3.8mm凤凰插
最大输入电平: +19.5dBu
输入阻抗: 10K
频率响应: 20Hz ~ 20KHz
信噪比: -80dB
● 音频输出
信号类型: 4路音频
连接类型: 3位3.8mm凤凰插
最大输出电平: +19.5dBu
输出阻抗: 50Ω
● 带宽
150MHz（-3dB），满载
● 规格
电源: 110-220V/50Hz
功率: 7W
安装: 带有标准机柜安装架
尺寸: 485L x 236W x 44.5H(mm)
重量: 2.8(Kg)
平均故障间隔时间: 50000小时
