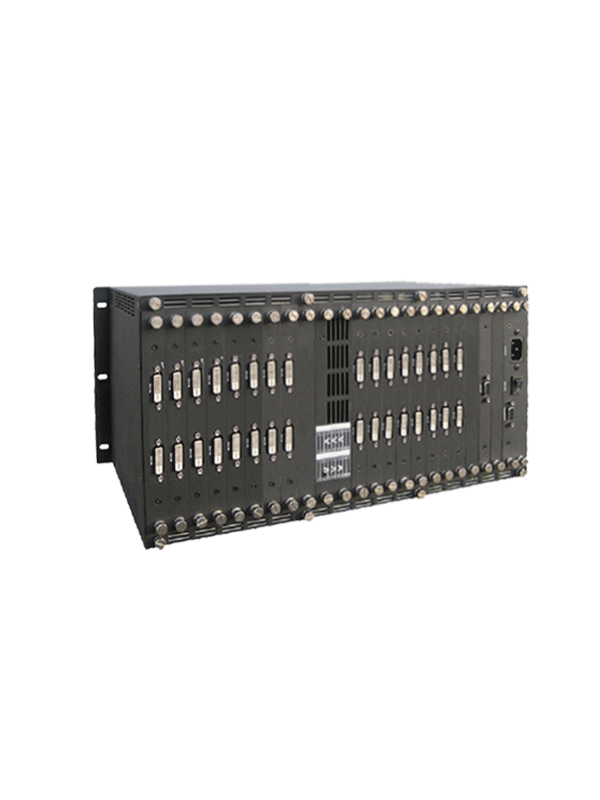

HAR-DVI
4.1. 功能特点
.插卡式结构,输入通道数与输出通道数可自由选择,最大支持36路输入36路输出;
.接口带宽1.65Gbps,视频带宽225MHz,完全支持1080P高清信号;
.采用高速数字交换技术,完美解决串扰、重影与拖尾现象。100%真是重现输入信号的视频效果;
.支持视频信号类型:DVI1.0规范中的DVI-D全数字T.M.D.S信号;
.视频信号输入、输出端采用数字DVI-D接口;
.长线驱动能力:输入带有自动均衡,有效减少因为线路传输而导致的确定性抖动(ISI);输出带有预加重功能,以便长线传输后接收端仍可接收信号;输入支持接收延迟,有效应对当差分对线不等长时进行时间补偿;
.中控功能:扩展中控板后,即可具备可编程中控功能,可支持3路可编程RS232口,3路红外线发射口,并支持iphone、ipad、安卓屏进行控制;
.具有掉电记忆功能和现场记忆功能:带有断电现场保护功能;并可保存和调用18个切换状态;
.扩展网络控制:当扩展中控后,除可用iphone、ipad对本机进行控制外,也可支持远程网络控制矩阵切换;
.输入输出卡:每块板卡为2路;
.豪华水晶按键并带有发光只是功能,当前切换信息能直接通过按键背光获得,操作更便捷;
.具有1路RS-232通讯接口;
.内置国际通用电源。
4.2. 技术参数
视频
增益 :0 dB
带宽 :225MHz, 全数字
最大支持分辨 :1080P
位时钟抖动(Clock Jitter):<0.15 Tbit
位上升时间(Risetime ) :<0.3Tbit (20%--80%)
位下降时间(Falltime) :<0.3Tbit (20%--80%)
最大传输延时 :5nS(±1nS)
切换速度 :200 ns(最长时间)
信号类型 :DVI 1.0规范中的 DVI-D全数字 T.M.D.S 信号
视频输入
接口 :DVI-D母接口
信号强度 :T.M.D.S +/- 0.4Vpp
最小/最大电平 :T.M.D.S 2.9V/3.3V
阻抗 :50 Ω
输入EDID :使用系统默认EDID
最大直流偏置误差 :15mV
建议最大输入距离 :最大36米
视频输出
接口 :DVI-D母接口
最小/最大电平 :T.M.D.S 2.9V/3.3V
阻抗 :50 Ω
建议最大输出距离 :小于7米,推荐使用认证过的DVI专用线材,如Molex TM 的线材
信号类型 :立体声,平衡或非平衡接法
阻抗 :输入:>10 kΩ(平衡或/ 非平衡接法)
输出:50 Ω(非平衡接法), 100 Ω(平衡接法)
最大输入电平 :+19.5dBu, (平衡或/ 非平衡接法)
增益误差 :±0.1dB
最大输出电平 :+19.5dBu, (平衡或/ 非平衡接法)
控制种类
控制接口 :RS-232, 9-针母 D型接口
波特率与协议 :波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
串行控制口结构 :2 = TX, 3 = RX, 5 = GND
控制程序 :《 Matrix Switcher 2.0》
规格
电源 :100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度 :储存、使用温度: -20° ~ +70°C
温度 :储存、使用温度: -20° ~ +70°C
功率 :最大50w
机箱尺寸(mm) :482.6(L)X310(W)X135 (H)
平均故障间隔时间 :50,000 小时
质保 :1年免费保修,终生维护
