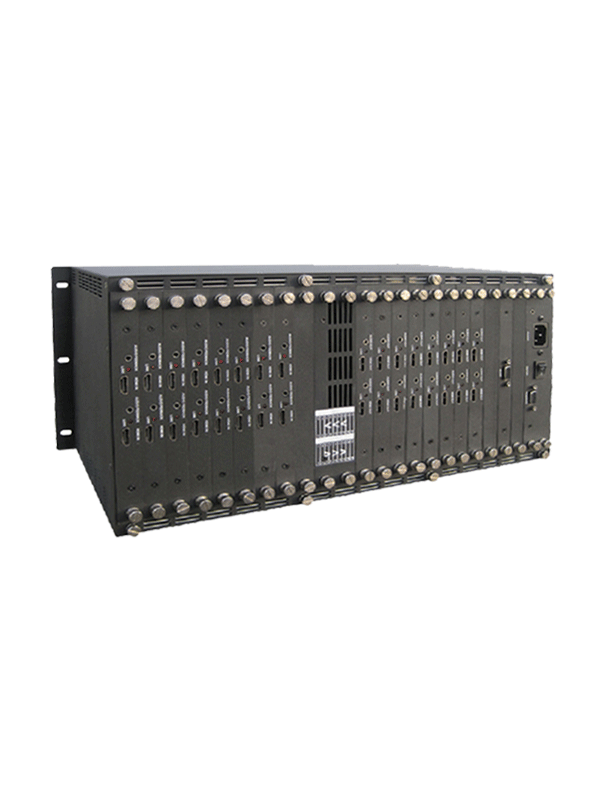

HAR-MI
3.1. 功能特点
.插卡式结构,输入通道数与输出通道数可自由选择;
.支持HDMI输入音频环出,HDMI输出音频分离功能;
.长线驱动能力:输入带有自动均衡,有效减少因为线路传输而导致的确定性抖动(ISI);输出带有预加重功能,以便长线传输后接收端仍可接收信号;输入支持接收延迟,有效应对当差分对线不等长时进行时间补偿;
.连接提示功能:输入输出板卡带指示灯,输入有信号,输出有接设备平且有信号时,指示灯长亮;
.HDCP兼容:确保有内容保护的媒体能正常显示,如蓝光DVD,GAME BOX等;
.音频输入功能:支持音频输入环出,输出音频分离出书功能,能实现音频同步切换而无需另外配置音频切换设备;
.EDID支持计算功能:能实时自动计算任意个输出端显示器的EDID信息的交集,合集。当一路输入信号送给多个不同分辨率的显示设备时,能自动获取当前切换状态的最佳分辨率,并触发信号源更改分辨率(自动模式);
.EDID支持切换功能:可以将任意一路输出显示设备的EDID信息读回,并切换给任何另外一路输出显示设备(手动模式);
.中控功能:扩展中控板后,即可具备可编程中控功能,可支持3路可编程RS232口,3路红外线发射口,并支持iphone、ipad、安卓屏进行控制;
.具有掉电记忆功能和现场记忆功能:带有断电现场保护功能;并可保存和调用18个切换状态;
.扩展网络控制:当扩展中控后,除可用iphone、ipad对本机进行控制外,也可支持远程网络控制矩阵切换;
.输入输出卡:每块板卡为2路;
.支持全高清:与包括1080p/60的所有HDTV分辨率和高达1920*1200的PC的分辨率兼容;
.豪华水晶按键并带有发光只是功能,当前切换信息能直接通过按键背光获得,操作更便捷;
.支持HDMI1.4、HDCP协议。支持3D信号,支持高色深,以及高达3.25Gbps;
.具有1路RS-232通讯接口;
.内置国际通用电源。
3.2. 技术参数
视频
协议 :支持HDCP1.4协议,支持HDCP1.3协议,兼容DVI1.0协议
增益 :0 dB
像素带宽 :225MHz, 全数字
接口带宽 :3.25Gbps,全数字
最大支持分辨 :Normal-PC:1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, HDTV:1920x1080P@60_36bit
位时钟抖动(Clock Jitter):<0.15 Tbit
位上升时间(Risetime ) :<0.3Tbit (20%--80%)
位下降时间(Falltime) :<0.3Tbit (20%--80%)
最大传输延时 :5nS(±1nS)
切换速度 :200 ns(最长时间)
信号类型 :HDMI 1.4规范中的 HDMI-A全数字 T.M.D.S. 信号
视频输入
接口 :HDMI-D母接口
信号强度 :T.M.D.S +/- 0.4Vpp
最小/最大电平 :T.M.D.S 2.9V/3.3V
输入EDID :EDID现场可擦写
阻抗 :75 Ω
最大直流偏置误差 :15mV
建议最大输入距离 :小于20米,在1920x1200@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)
视频输出
接口 :HDMI-A母接口
最小/最大电平 :T.M.D.S. 2.9V/3.3V
阻抗 :50 Ω
建议最大输出距离 :小于20米,在1920x1200@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)
RS-232控制接口
串行控制接口 :RS-232, 9-针母 D型接口
波特率与协议 :波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
规格
电源 :100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
功率 :最大25w
温度 :储存、使用温度: -20° ~ +70°C
湿度 :储存、使用湿度:10% ~ 90%
