升级版VX-8272双8寸三分频3单元2分频线性阵列全频音箱是专为剧院、体育场馆、户外演出等场所而精心设计的线性阵列音箱，在高密度夹板箱体内，由二个8寸(65mm)大功率的钕铁硼低频驱动器以及1个3寸特殊远程75mm大功率钕铁硼的高音单元组成的，大功率高效能的远射程音箱。

新款VX8272的中低频部分使用二只300W的8寸纸盆钕磁低音单元， 单只音箱由二个8单元经过有特别设计的错位安装，防止中频段由于梳状滤波产生干涉， 优化了中频指向性。高频部分使用了75mm钕磁压缩单元，与一个平面波装换器相结合，产生一个一致的波阵面。高达112dB灵敏度的高频组件，由75mm钕磁压缩单元和波导管以及一个指数号角共同组成。8272极小的箱体产生高达137dB的峰值声压输出。

1.采用钕铁硼喇叭，重量轻、功率大，方便吊装。外型美观，夹板箱体设计，符合国际线阵音箱标准。

2.两种接线方式：可以按全频线路，可以用外置电子分频器分别对高音和中低音分频连接。

3.设计精巧的吊装配件，吊挂时使用方便。可以多只音箱线连接构成线阵，配超重低音组成一套音箱线阵体系，并可调整多种角度，使每个位置的观众可以清晰聆听到悦耳的音乐。

4.专利设计的线性低音错位反射校正相位技术，使距离增加一倍时，声压级只衰减3dB。吊装8只VX-8272组成线阵，在距100米处实际测得最大声压级可达108dB。

技术功能:

● 独有专利新款精密铝合金快速吊装件,音箱可吊装，可叠装，叠装时角度可调。

● 吊装，叠装可调角度0°- 10°,每2度可调,共5个角度。

● 音箱网罩拆装方便，只需拆解二侧各2颗十字镙丝，方便现场高空更换单元作业。

● 2个与箱体平齐内嵌的把手安装在音箱两侧,方便搬运.（出厂时安装插销放在把手内）。

● 后接线板两个NL4MP四芯插座，以便与其它音箱环路输出与环路输入时使用。

● NL4MP四芯插座连接方式：

（1）内置分频模式时：1+ 1- 连接高低音单元。

（2）外置分频模式时：1+ 1- 连接低音单元,2+2-连接高音单元。

产品特点:

新款8272双8寸线阵音箱有着真实自然的表现，其最大的特点就是体积小、重量轻、投射距离远、灵敏度高、穿透力强、声压级高、语音清晰、可靠性强、区域间声音覆盖均匀等特点。持久耐用的外表，使用了高密度夹板作为箱体的结构材料，而箱体表面采用了耐久度高灰黑色的金刚砂油漆。这样的音箱的抗老化强度方面非常强，能长期经受日晒雨淋，而安装在户内更是能防止潮湿等恶劣的环境。

应用场合:

新款8272双8寸专业线性音响运用于剧院、体育场馆、户外演出、多功能报告厅、新闻发布厅，酒店宴会厅、婚庆礼仪流动演出及固定安装系统等场所使用。

升级版VX-8272线性声源阵列扬声器系统的基本布置

线性声源阵列扬声器系统在应用中有几个特点。

(1)通常中高频音箱在4只以上；低频音箱在2只以上；搭配组成一组。

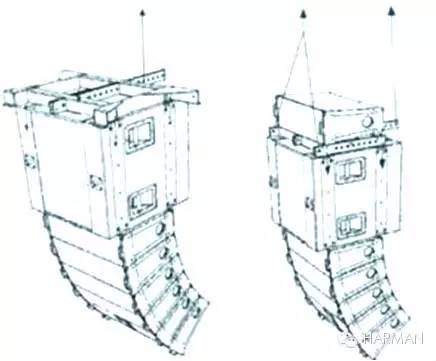

(2)大部分都采用吊装方式。吊装一般有3个方式，将音箱吊装成类似英文字母“J”状式，见图1(a)；弧（拱）状(camber)式，又称弯曲(cun，ed)式，见图1(b)；或者是平坦(flat)式，又称为直线式。
